Karšto oro krosnis – OKTAGON orapūtė 35kW

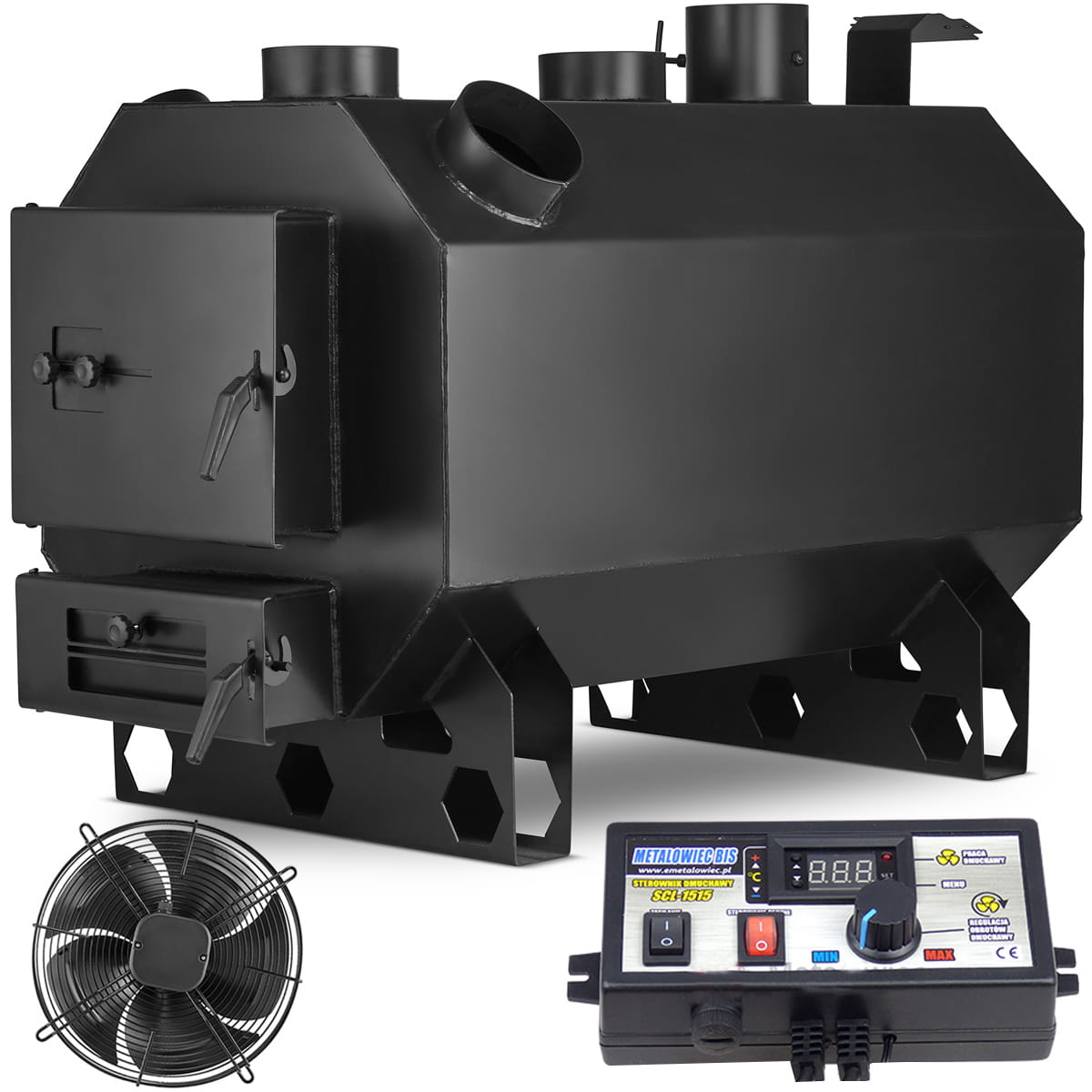

Pučiama krosnis 35kW + VALDIKLIS + VENTILIATORIUS

HIGHER OKTAGON EKO / 35 kW pučiamoji krosnelė yra labai efektyvus šildymo įrenginys, skirtas šildyti pramonines sales, cechus, gamybos sales, sandėlius, garažus, tunelius, džiovyklas, šiltnamius, veisimo patalpas, taip pat vienkiemius. Dėl lazerinių pjaustytuvų ir CNC presavimo stabdžių mūsų gaminys atrodo estetiškas ir šiuolaikiškas. Aukšta darbų kokybė ir patraukli kaina daro siūlomą pūtimo krosnį neabejotinai geriausiu pasiūlymu rinkoje.

Dėl galingos degimo kameros krosnyje galima sutalpinti iki 100 cm ilgio medienos gabalus!

Techniniai parametrai

vardinė šildymo galia: 30,00 kW
maksimali šildymo galia: 35,00 kW / apie 400 m2
komplekte: ašinis ventiliatorius, kurio greitis: 1380 aps./min. ir našumas: 4650 m3/val.
komplekte: valdiklis, skirtas reguliuoti SCL-1515 ventiliatoriaus veikimą
naujoviškas oro apvalkalo dizainas, kuris visiškai supa židinį, kad būtų užtikrintas maksimalus efektyvumas
nesuardomas židinys visiškai pagamintas iš sertifikuoto katilo lakšto p265gh ir 16M06, storis #6mm
didelis išmetimo deflektorius sumažina degalų sąnaudas iki 30%
energijos vartojimo efektyvumo klasė: A
energinio naudingumo indeksas: 110
grynasis svoris: 260 kg
Bendras svoris: 290 kg
grotelės: 1000 x 250 mm
padengtas sertifikuotais karščiui atspariais dažais, kurie apsaugo nuo korozijos ir suteikia estetinę išvaizdą
masyvi konstrukcija

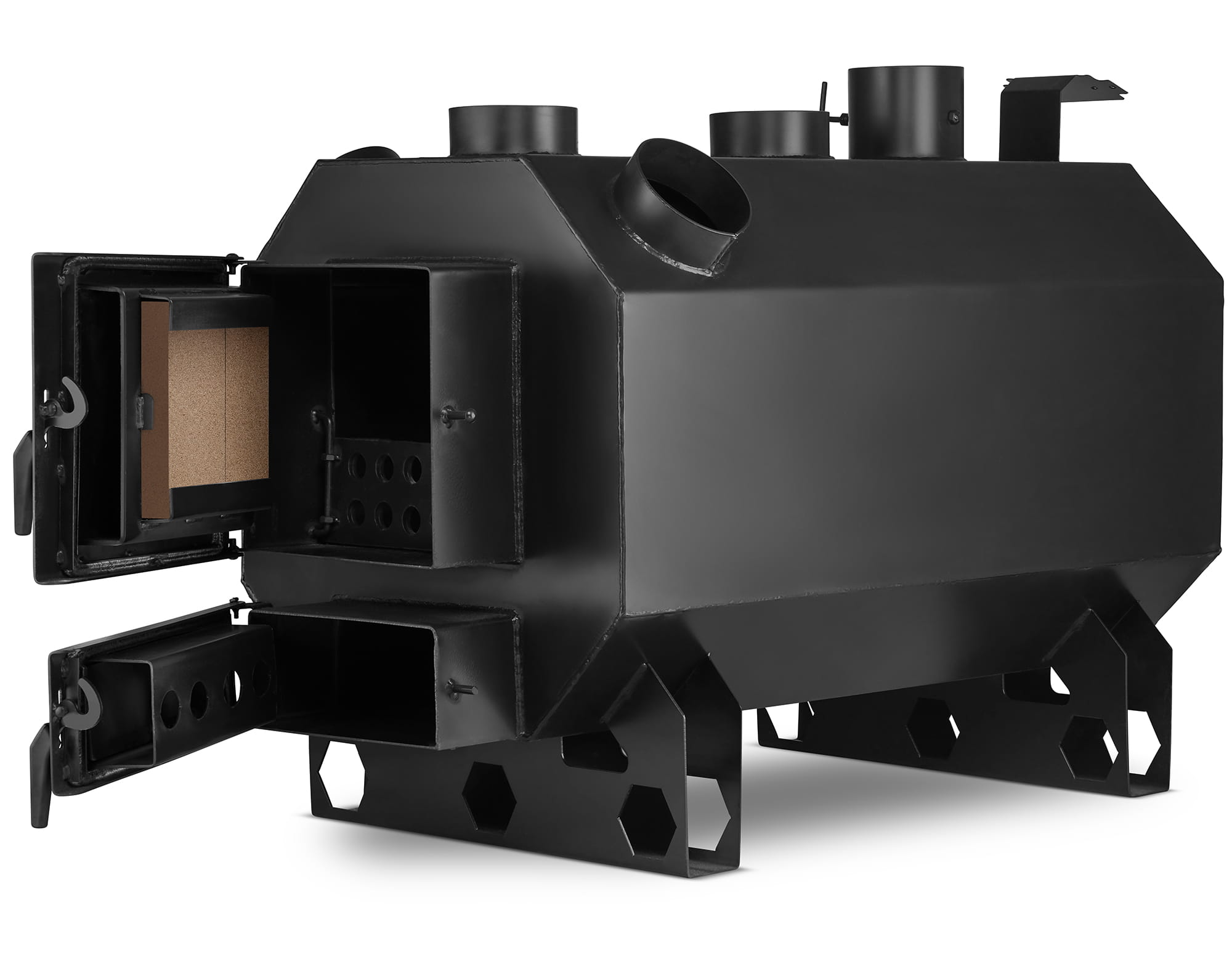

didžiulė degimo kamera 100 x 55 cm!
didelės pakrovimo durys
vartotojo vadovas
išeiga: 72,00 %
CO emisija esant 13 % O2: <0,5 %
išmetamųjų dujų temperatūra: 279°C
kuro sąnaudos apytiksliai: 1,50 kg/val
atstumas nuo degių dalių: >1,20 m
kuro rūšis: rekomenduojama prieskoninė kietmediena, kurios drėgnumas ≤20%* mg/Nm3, briketai, anglis tik kaip priedas prie 10%

Saugumas ir sertifikatai
CE ženklas: TAIP / nurodytas duomenų lentelėje
atitiktis standartui: EN13240:2006

Matmenys

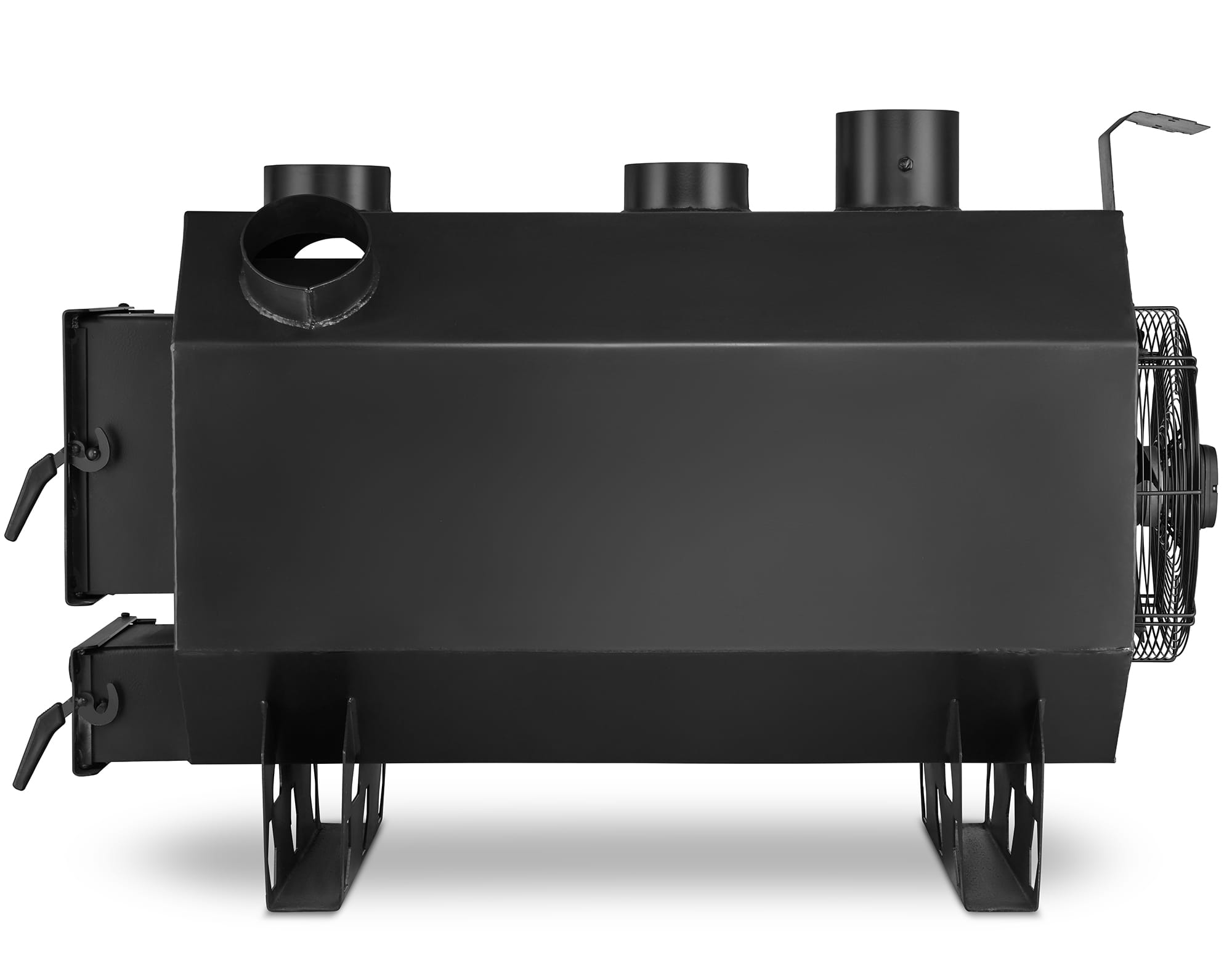

išoriniai matmenys: bendras plotis: 650 mm x bendras gylis: 1350 mm x bendras aukštis: 920 mm

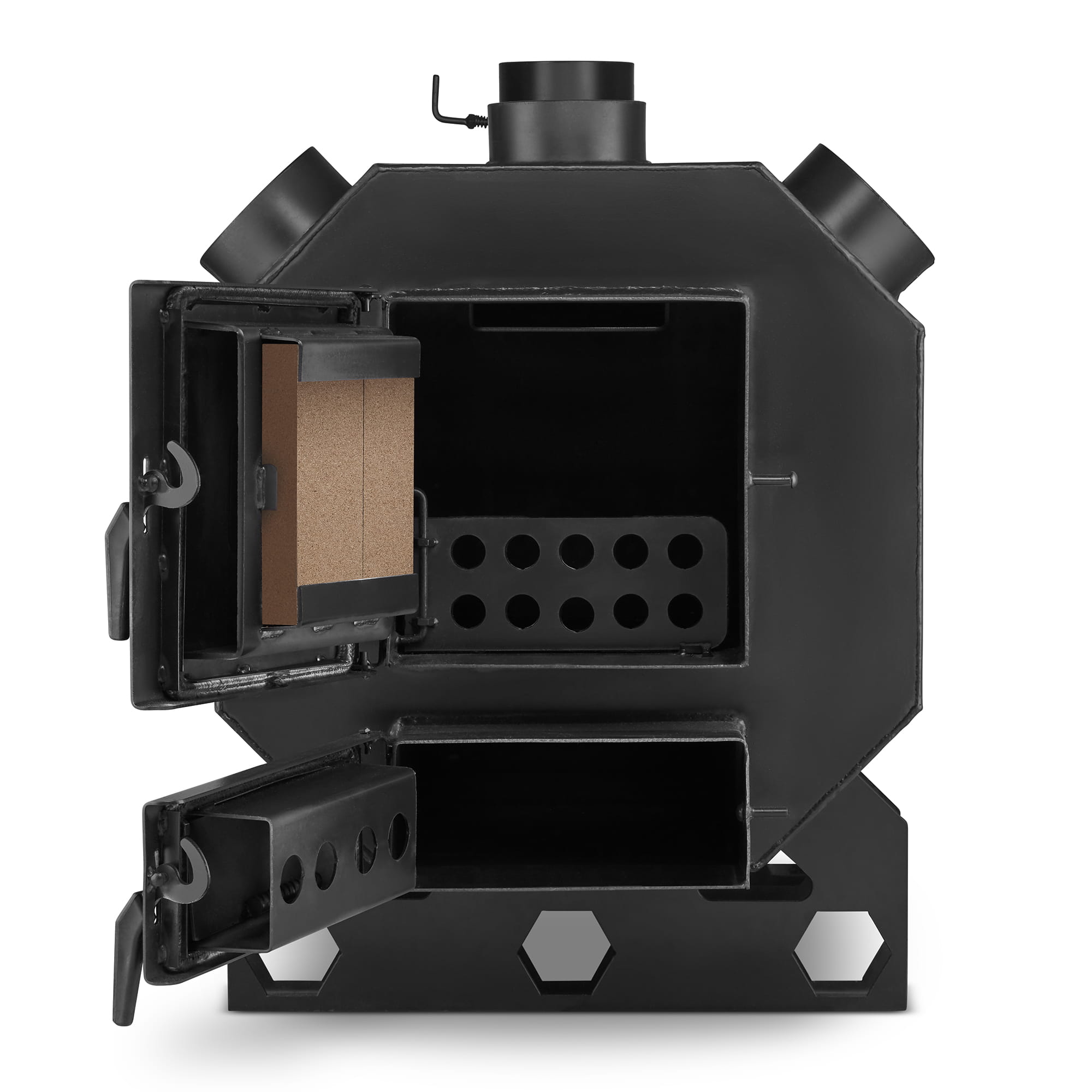

židinio matmenys: plotis: 550 mm x ilgis: 1000 mm x aukštis: 450 mm

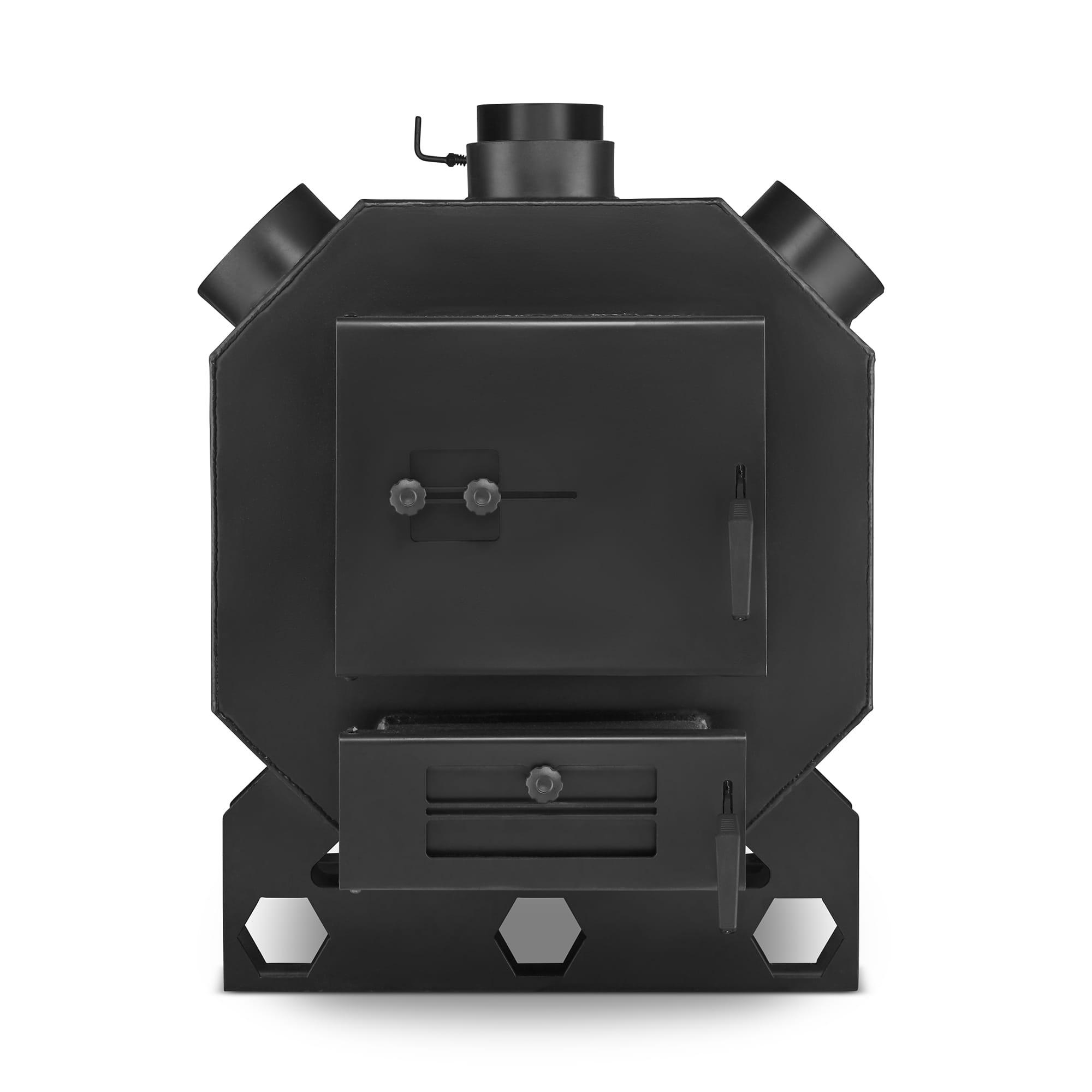

viršutinių durų matmenys (3 ir 4 mm lakštas): plotis: 410 mm x aukštis: 340 mm
apatinių durų matmenys (3 ir 4mm lakštas): plotis: 410mm x aukštis: 150mm
viršutinės pakrovimo angos matmenys: plotis: 320 mm x aukštis: 320 mm
apatinės angos matmenys: plotis: 320 mm x aukštis: 130 mm
grotelių matmenys: plotis: 250 mm x gylis: 1000 mm
karšto oro išleidimo angos skersmuo: Ø 150 mm
išmetimo angos skersmuo: Ø 150 mm
pėdų aukštis: 140 mm

Saugumas
Išpučiama krosnelė kaip patalpų šildytuvas atitinka PN-EN 13240:2006 standarto Kietojo kuro šildytuvai. Reikalavimai ir bandymai suderinti su ES Statybos produktų direktyva (89/1/06/EEB) ir turi CE ženklą.

Techniniai ventiliatoriaus parametrai
ventiliatoriaus tipas: ašinis forsavimas
medžiaga: plienas (sraigtai + korpusas)
skersmuo: Ø 430 mm
Maitinimas: 230V / 50Hz
variklis: 4P
srovės suvartojimas: 0,82A
sukimosi greitis: 1380 aps./min
oro srautas: 4650 m3/val
sauga: CE ženklas + apsauginis tinklelis

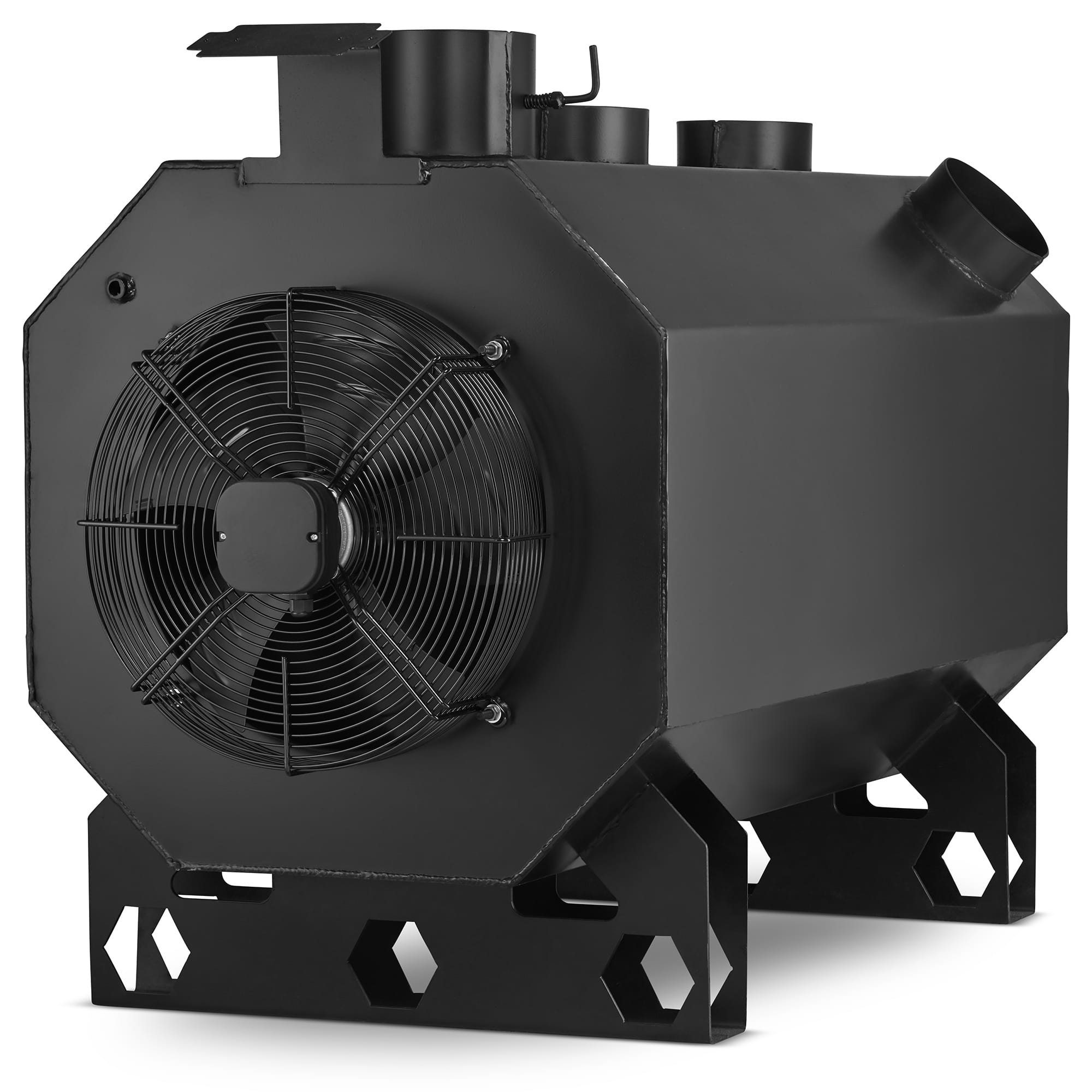

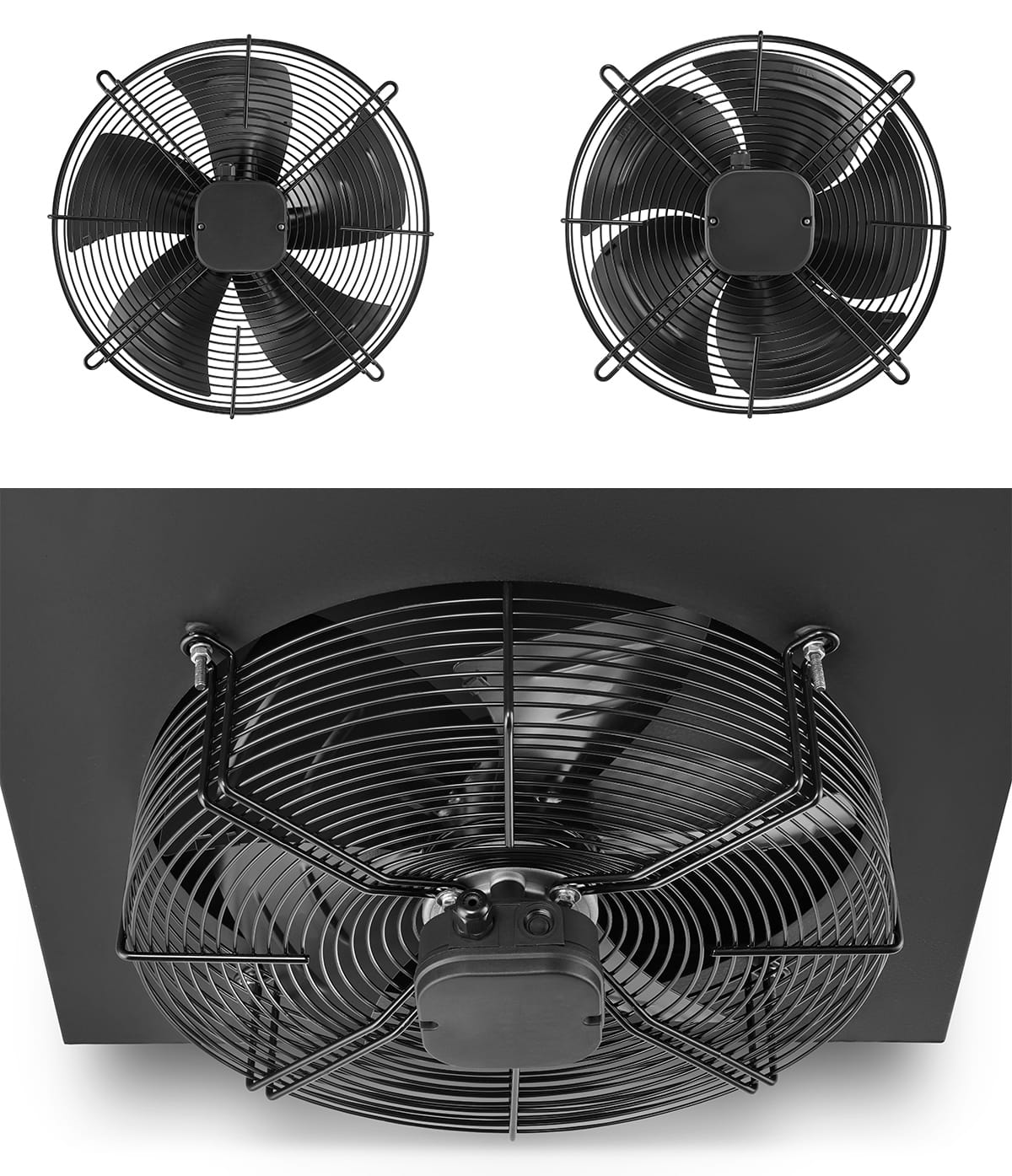

HIGHER aukštakrosnėse naudojame ašinius ventiliatorius, kurių sukimosi greitis yra 1380 aps./min. Efektyvus ir tylus Ø 430 mm skersmens ir 4650 m3/h našumo ventiliatorius pumpuoja orą į židinį supančią oro gaubtą ir nukreipia jį į keturias viršutines 150 mm skersmens karšto oro išleidimo angas. Dėl pusmėnulio formos sparnuotės mentės ventiliatoriai pasižymi dideliu oro srauto efektyvumu ir minimaliu triukšmu. Ašmenys pagaminti iš presuoto lakštinio metalo, jų moderni forma leidžia pasiekti maksimalų efektyvumą esant mažoms energijos sąnaudoms ir mažam triukšmui. Dėl labai didelio atsparumo temperatūrai ašiniai ventiliatoriai gali būti naudojami aukštakrosnėse.

Valdiklio techniniai parametrai (įskaitant tvarkyklę)
modelis: automatinis ventiliatoriaus valdiklis SCL-1515
temperatūros reguliavimo potenciometras
energijos suvartojimas: 2W
maksimali išėjimo apkrovos galia: 500W
temperatūros reguliavimo diapazonas: -50°C min – 110°C maks
temperatūros matavimo tikslumas: +/- 1°C
matmenys (mm): 74 x 40 x 145mm
Maitinimas: 230V/50Hz
darbinė temperatūra: -10 iki +50°C
pūstuvo maitinimo laido ilgis: 1,00 m
tinklo laido ilgis: 1,40 m
apsauga: 1,6A saugiklis
Lenkiškas gaminys: Wan – Elektronik

Automatinis ventiliatoriaus valdiklis SCL-1515 yra universalus temperatūros reguliatorius, sklandžiai reguliuojamas išėjimo įtampa. Pagrindinis valdiklio pranašumas yra įrenginio sukimosi valdymo funkcija sklandžiai reguliuojant išėjimo įtampą. Valdiklio užduotis yra įjungti ir išjungti įrenginį priklausomai nuo nustatytos temperatūros. Kai temperatūra viršija norimą reikšmę, valdiklis įjungs ventiliatorių ir išjungs įrenginį, jei jis užges katile arba temperatūra nukris žemiau reguliatoriuje nustatytos vertės. Taip išvengiama bereikalingo ventiliatoriaus veikimo, o tai labai paveikia jo tarnavimo laiką ir sumažina elektros sąnaudas.

Reguliatorius buvo skirtas aukštakrosnėms. Jame yra du jungikliai ir vienas potenciometras:

juodas jungiklis (reguliatoriaus maitinimas įjungtas)
šviečia raudonai rankinis valdymas (atjungia termostatą) yra tik sklandus išėjimo reguliavimas be reakcijos į temperatūrą).
„min – max“ potenciometro sklandus išėjimo (ventiliatoriaus greičio) reguliavimas.
Reguliatorius apsaugotas 1,6A vamzdiniu saugikliu, kuris yra apatinėje korpuso dalyje saugiklio lizde. Reguliatoriuje yra LED ekranas (3 skaitmenys), kuriame standartiškai rodoma esama jutiklio išmatuota temperatūra.

Krosnies schema

1. Degimo greičio reguliavimas durelėse

2. 4 x 150 mm skersmens karšto oro išleidimo anga

3. Didžiulis židinys, kurio matmenys 1000 x 550 mm

4. Durys užsandarintos karščiui atspariu laidu

5. Slėgio durų uždarymas

6. Oro striukė

7. Masyvios krosnelės kojelės, kurių aukštis 140mm

8. Ašinis pūtimo ventiliatorius

9. Valdiklio tvirtinimo kronšteinas
