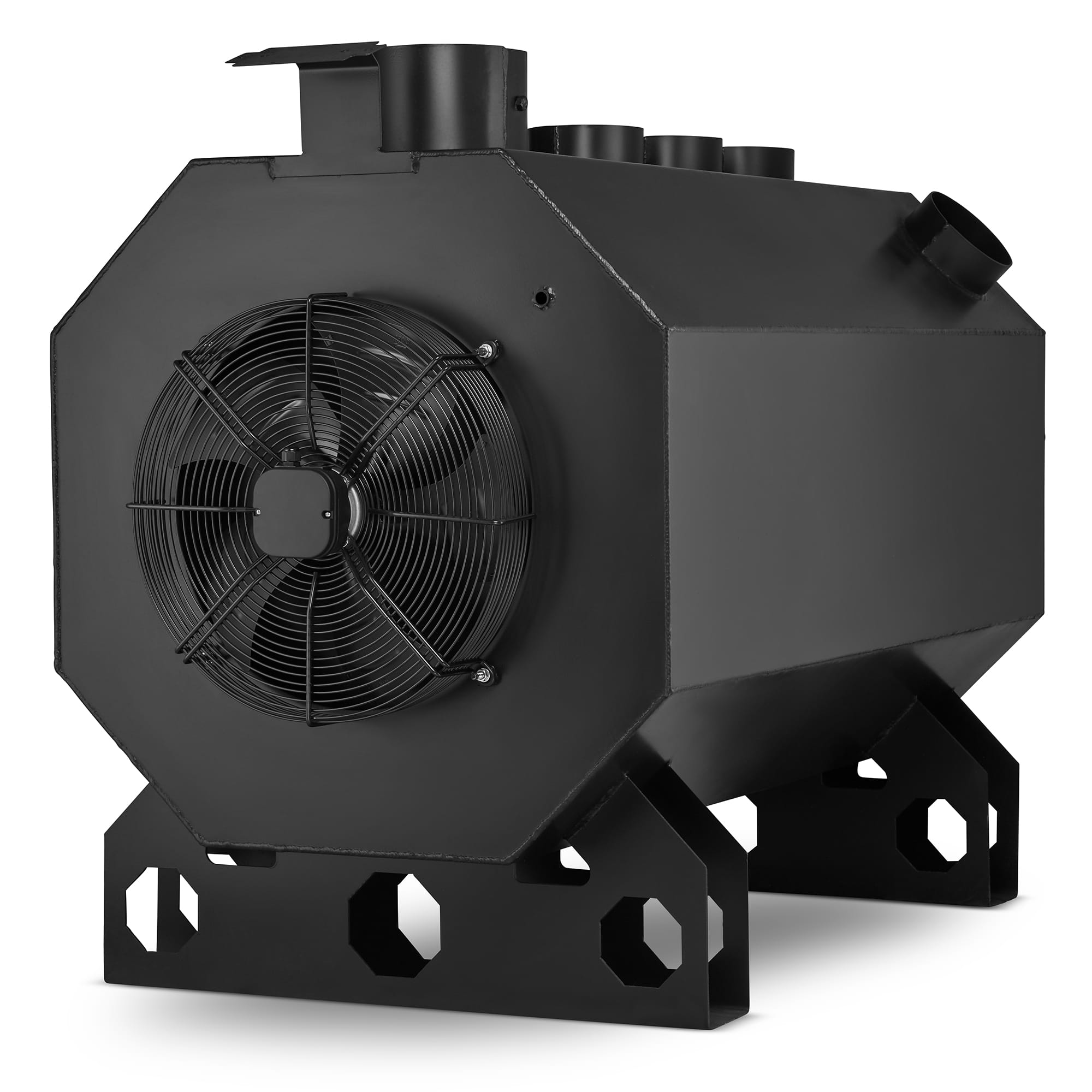

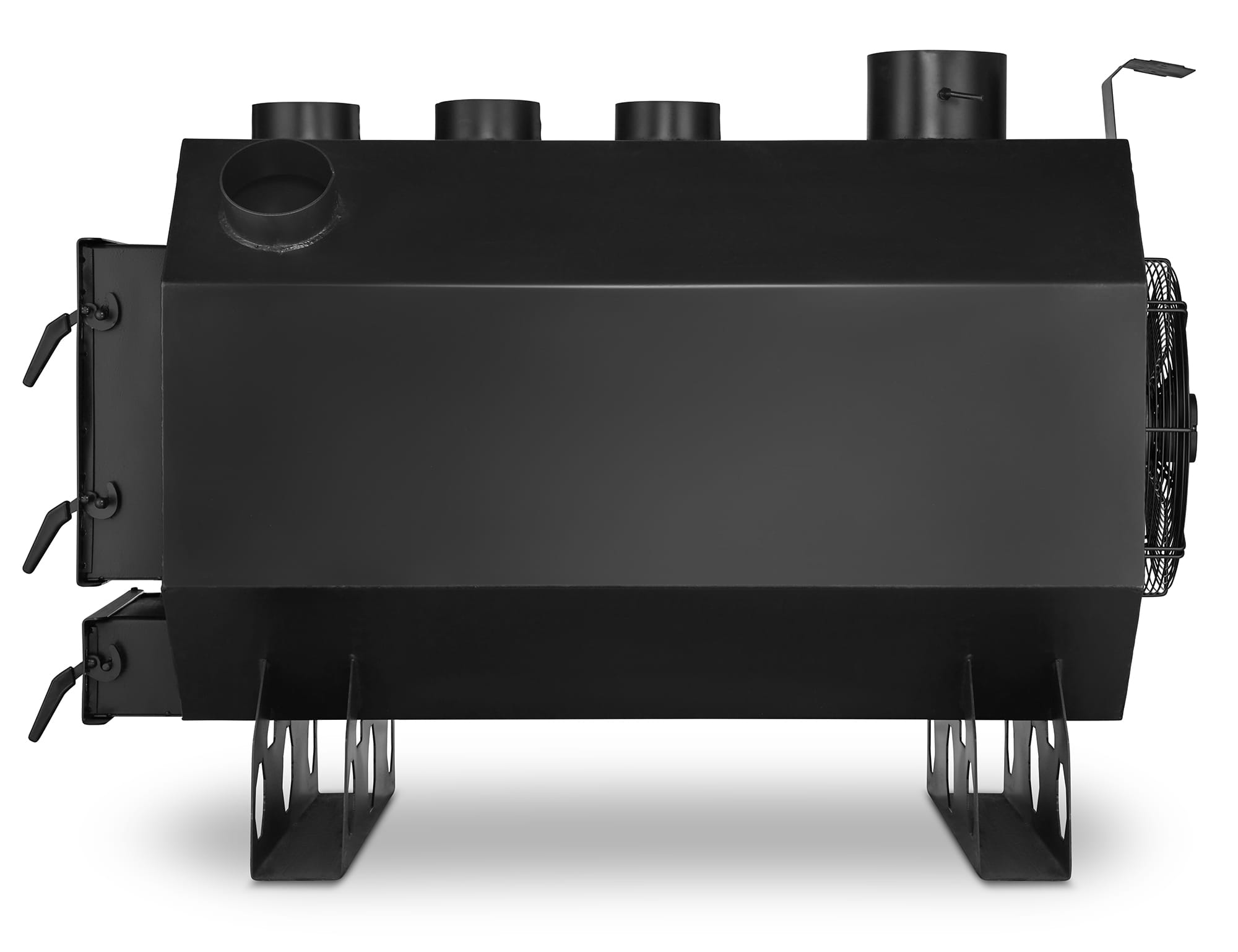

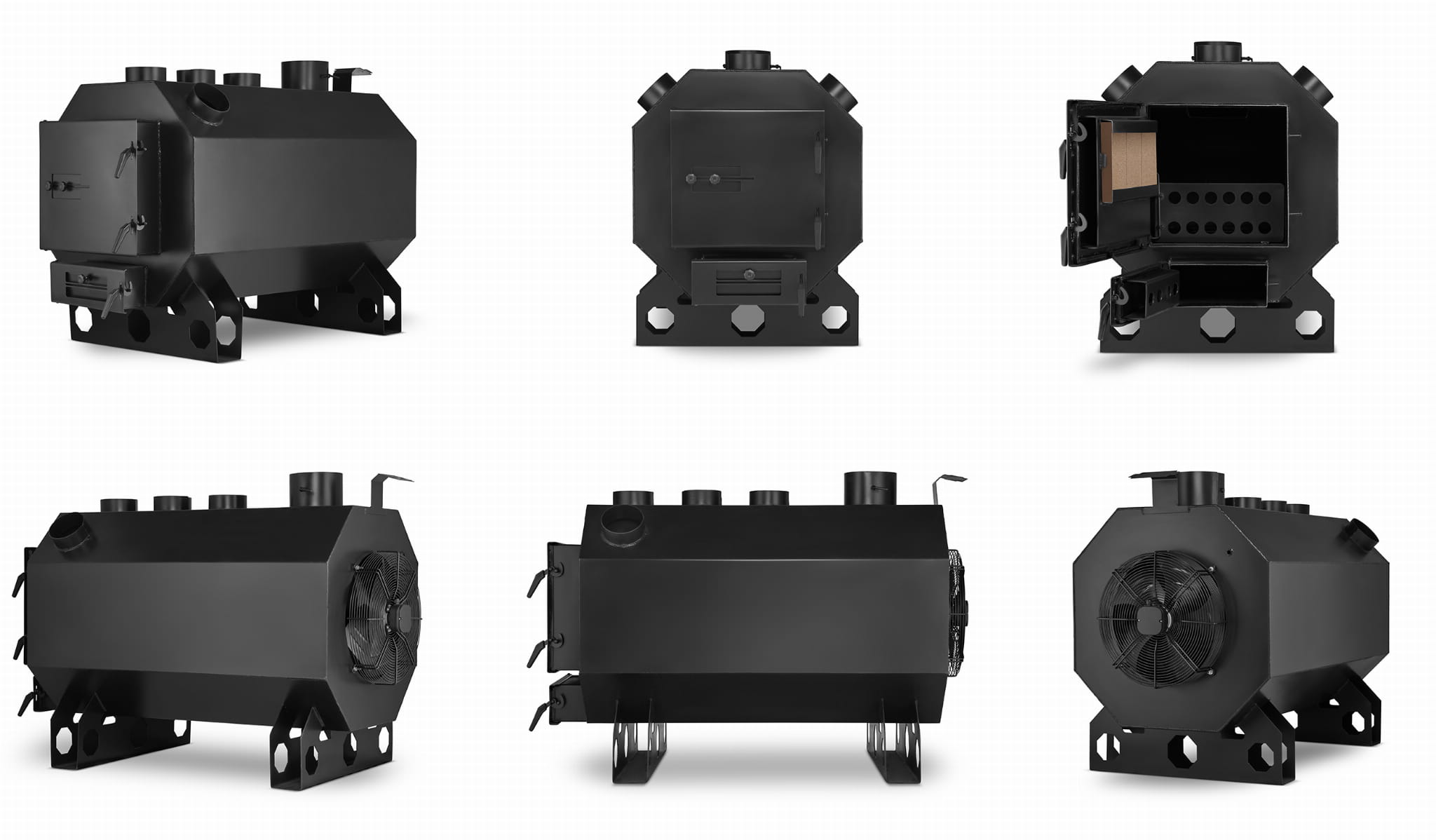

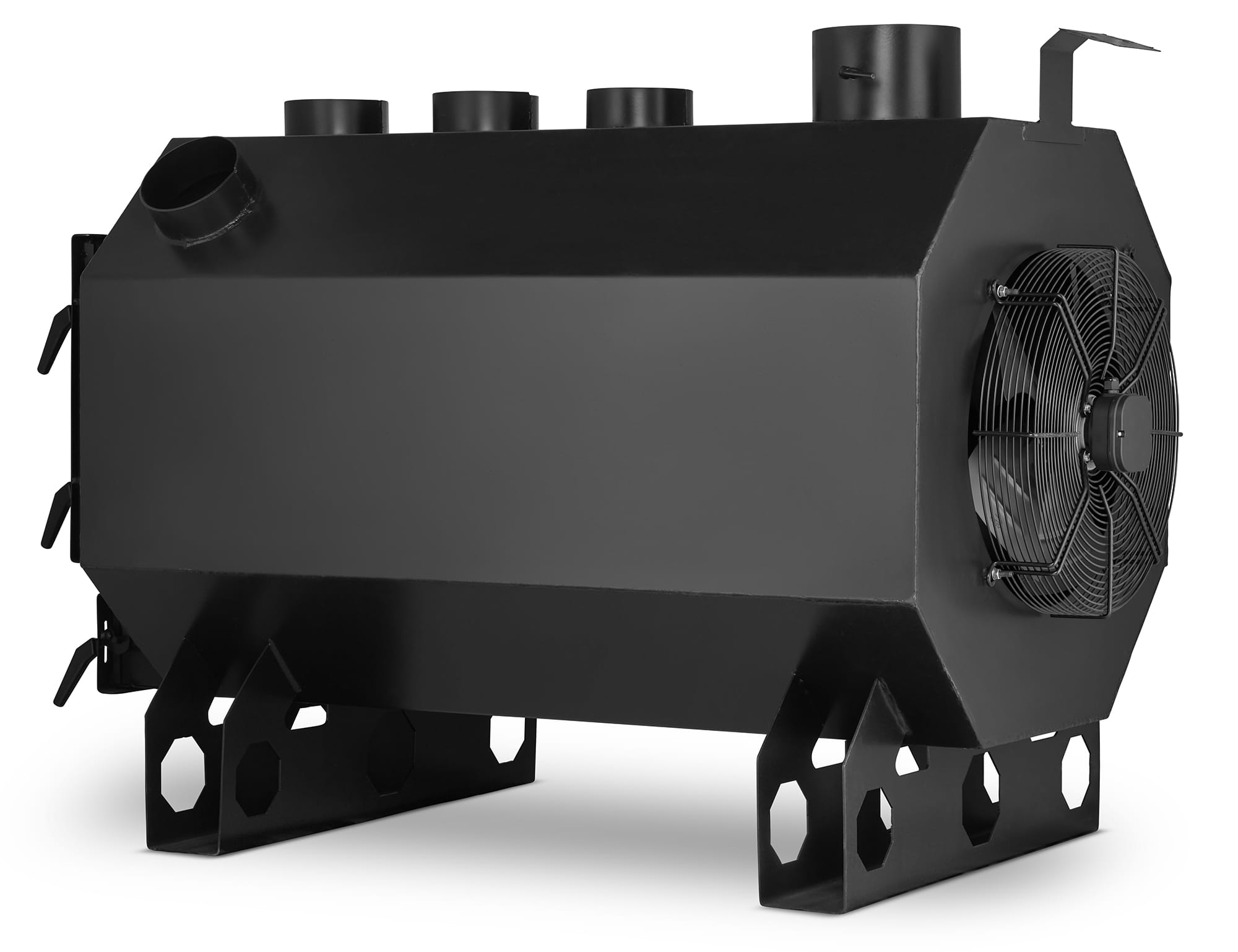

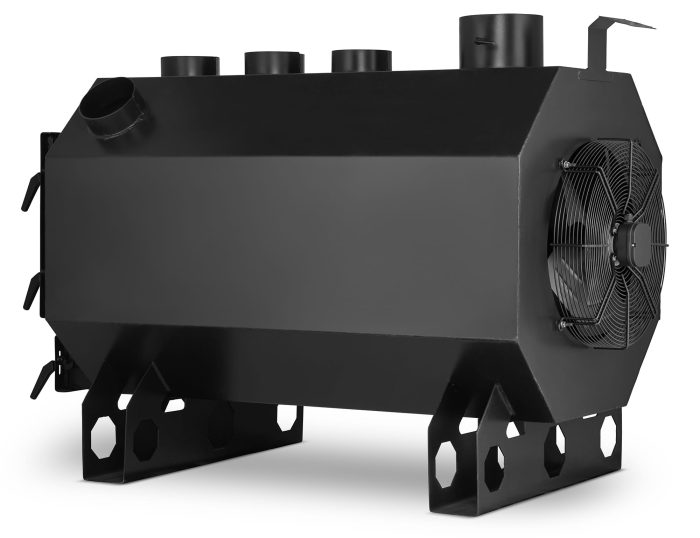

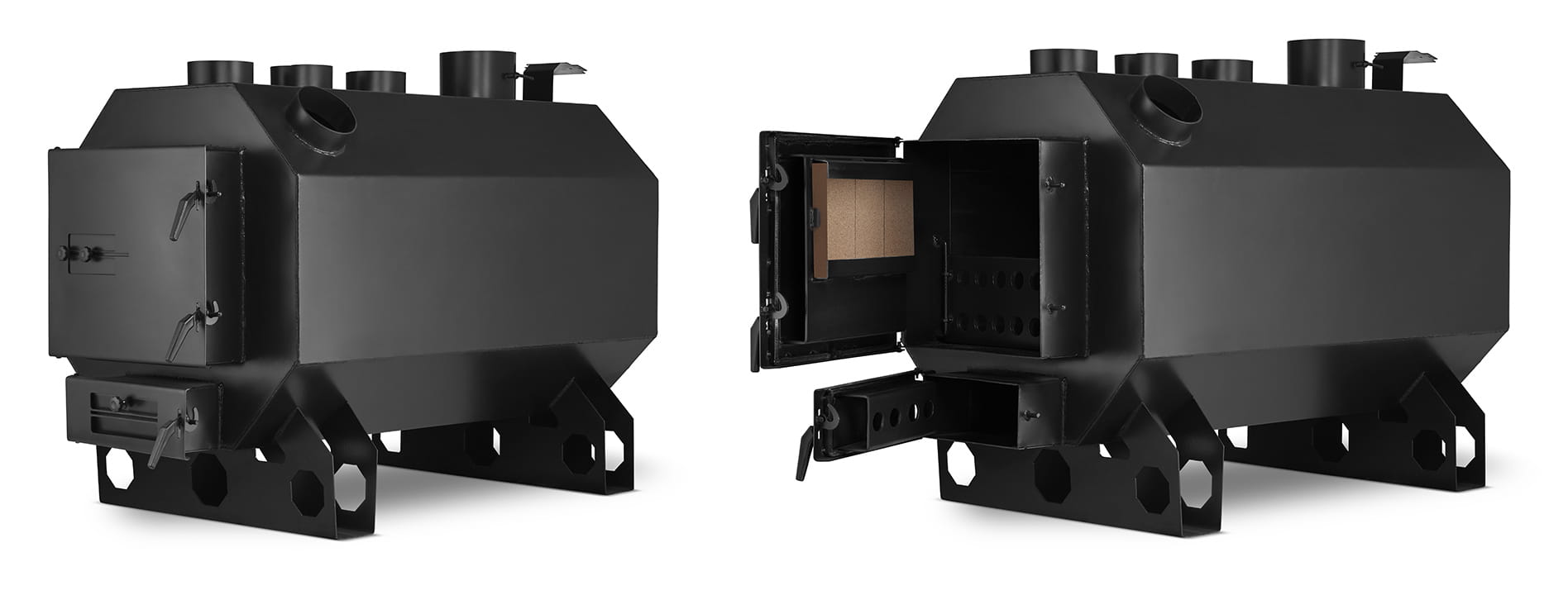

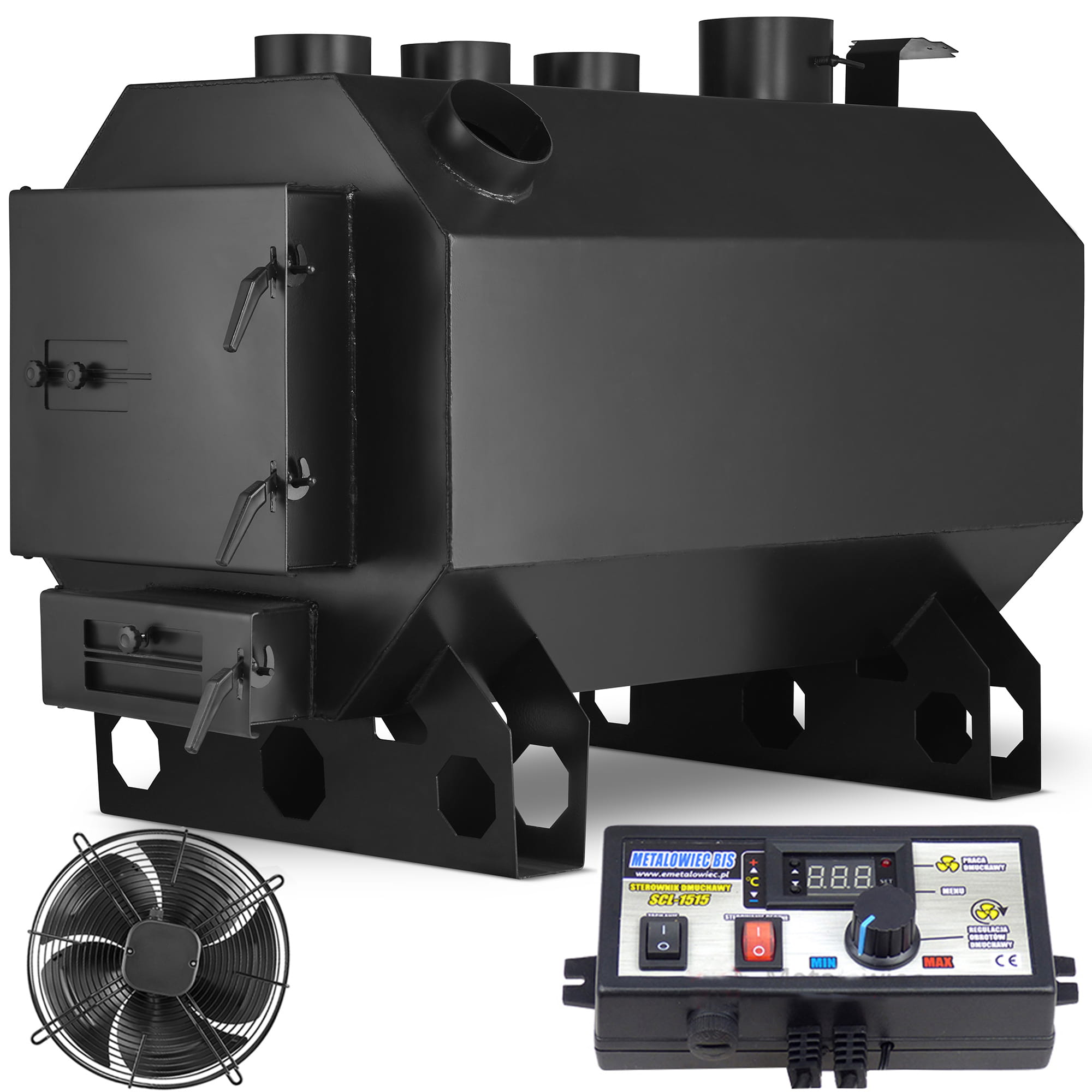

Karšto oro krosnis – OKTAGON orapūtė 45kW

Pučiama krosnis 45kW + VALDIKLIS + VENTILIATORIUS

HIGHER OKTAGON EKO / 45 kW pučiamoji krosnelė yra labai efektyvus šildymo įrenginys, skirtas šildyti pramonines sales, cechus, gamybos sales, sandėlius, garažus, tunelius, džiovyklas, šiltnamius, veisimo patalpas, taip pat vienbučius namus. Dėl lazerinių pjaustytuvų ir CNC presavimo stabdžių mūsų gaminys atrodo estetiškas ir šiuolaikiškas. Aukšta darbų kokybė ir patraukli kaina daro siūlomą pūtimo krosnį neabejotinai geriausiu pasiūlymu rinkoje.

Dėl galingos degimo kameros krosnyje galima sutalpinti iki 120 cm ilgio medienos gabalus!

Techniniai parametrai

vardinė šildymo galia: 40,00 kW
maksimali šildymo galia: 45,00 kW / apie 450 m2
komplekte: ašinis ventiliatorius, kurio greitis: 1380 aps./min. ir našumas: 5500 m3/val.
komplekte: valdiklis, skirtas reguliuoti SCL-1515 ventiliatoriaus veikimą
naujoviškas oro apvalkalo dizainas, kuris visiškai supa židinį, kad būtų užtikrintas maksimalus efektyvumas
nesuardomas židinys visiškai pagamintas iš sertifikuoto katilo lakšto p265gh ir 16M06, storis #6mm
didelis išmetimo deflektorius sumažina degalų sąnaudas iki 30%
energijos vartojimo efektyvumo klasė: A
energinio naudingumo indeksas: 110
grynasis svoris: 320 kg
Bendras svoris: 340 kg
grotelės: 1000 x 250 mm
padengtas sertifikuotais karščiui atspariais dažais, kurie apsaugo nuo korozijos ir suteikia estetinę išvaizdą
masyvi konstrukcija
didžiulė degimo kamera 120 x 80 cm!

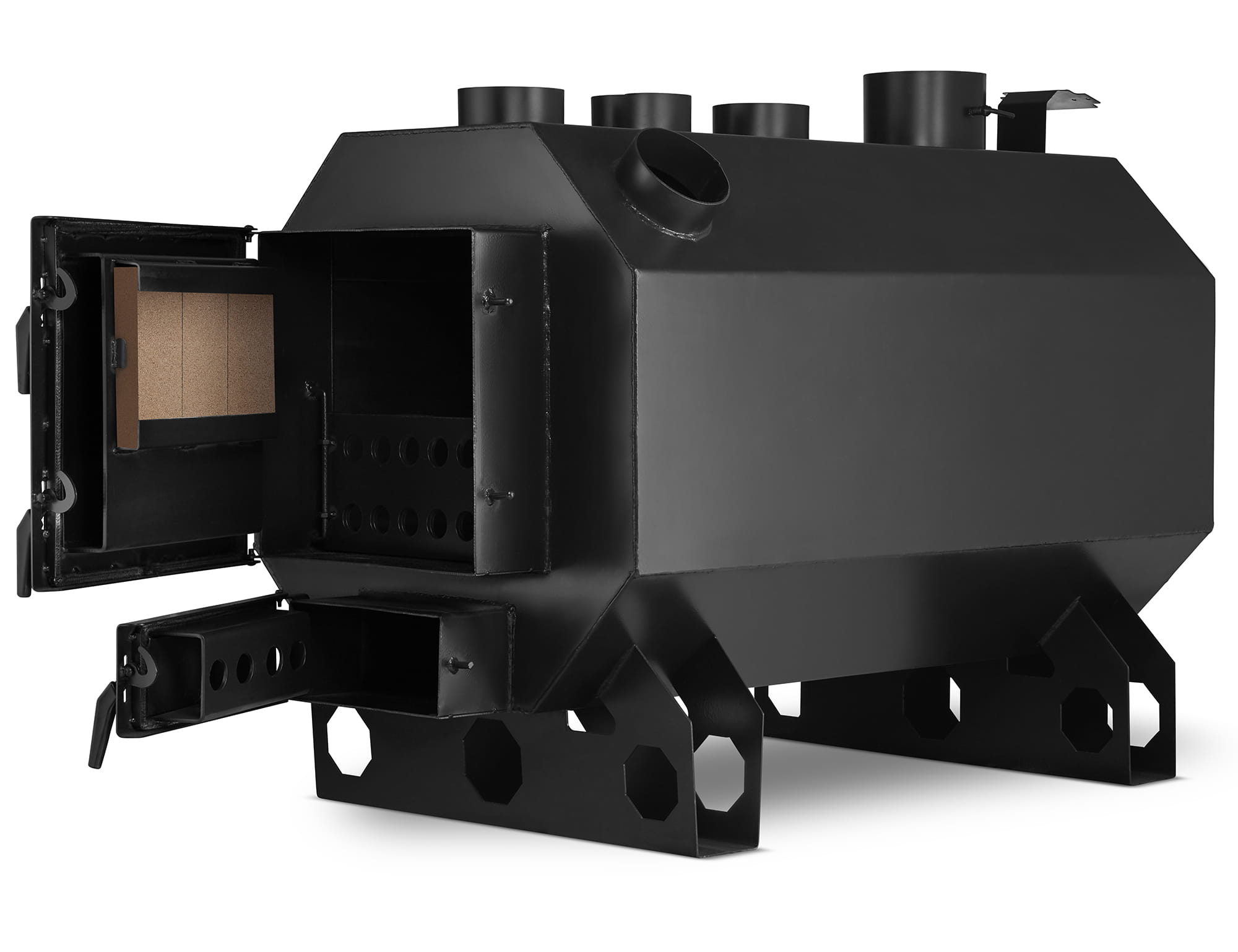

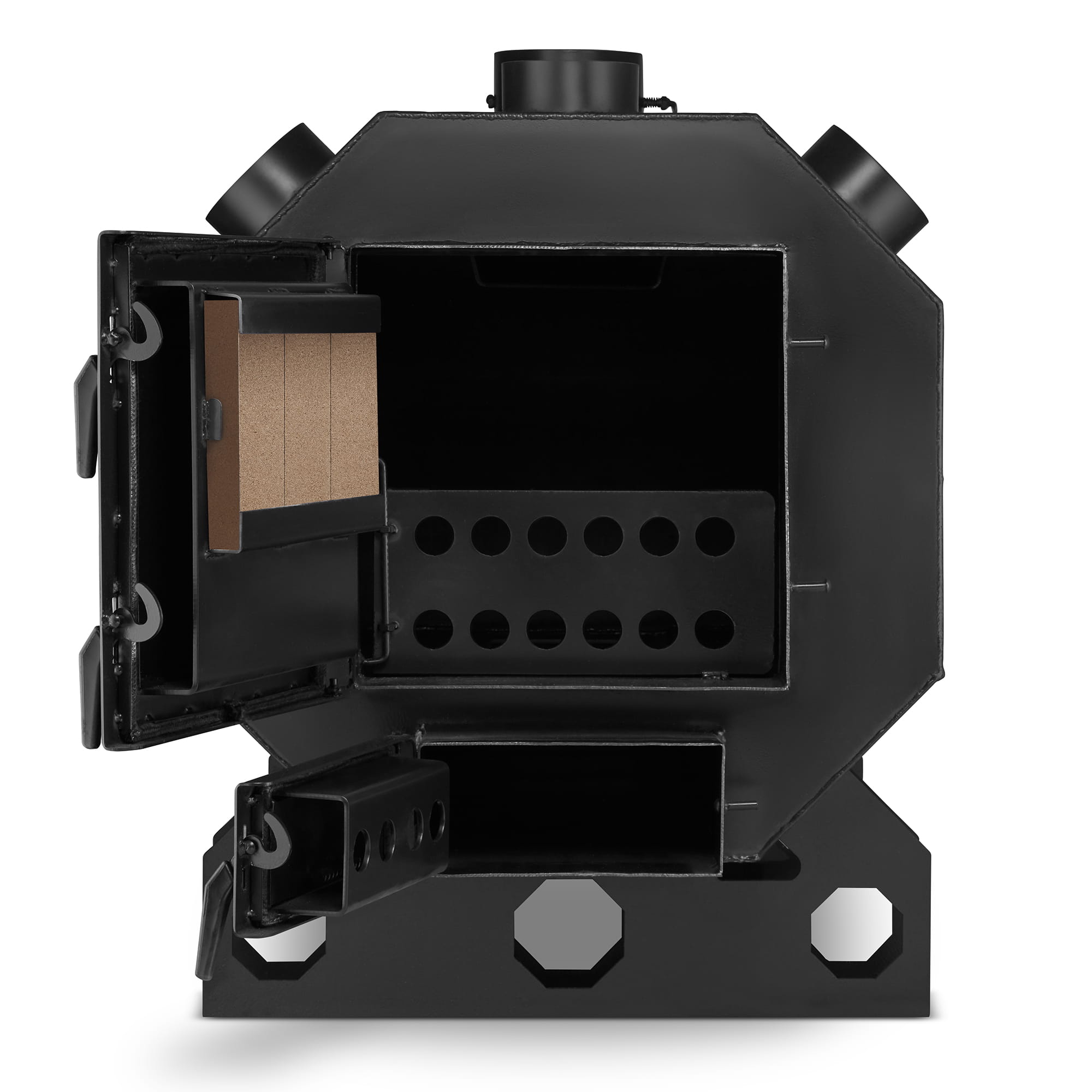

didelės pakrovimo durys
vartotojo vadovas
išeiga: 72,00 %
CO emisija esant 13 % O2: <0,5 %
išmetamųjų dujų temperatūra: 279°C
kuro sąnaudos apytiksliai: 1,50 kg/val
atstumas nuo degių dalių: >1,20 m
kuro rūšis: rekomenduojama prieskoninė kietmediena, kurios drėgnumas ≤20%* mg/Nm3, briketai, anglis tik kaip priedas prie 10%

Saugumas ir sertifikatai
CE ženklas: TAIP / nurodytas duomenų lentelėje
atitiktis standartui: EN13240:2006

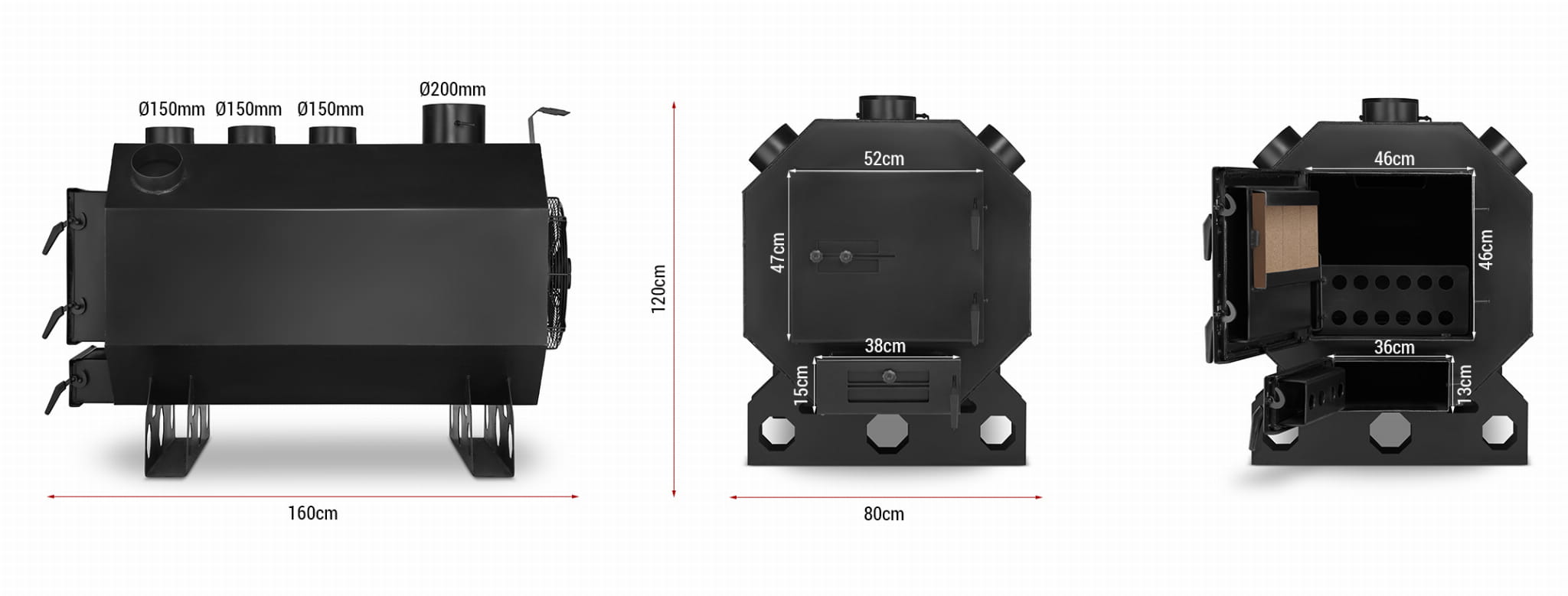

Matmenys
išoriniai matmenys: bendras plotis: 800 mm x bendras gylis: 1600 mm x bendras aukštis: 1200 mm
židinio matmenys: plotis: 800 mm x ilgis: 1200 mm x aukštis: 800 mm
viršutinių durų matmenys (3 ir 4 mm lakštas): plotis: 520 mm x aukštis: 470 mm
apatinių durų matmenys (3 ir 4mm lakštas): plotis: 360mm x aukštis: 150mm
viršutinės pakrovimo angos matmenys: plotis: 460 mm x aukštis: 460 mm
apatinės angos matmenys: plotis: 360 mm x aukštis: 130 mm
grotelių matmenys: plotis: 250 mm x gylis: 1000 mm

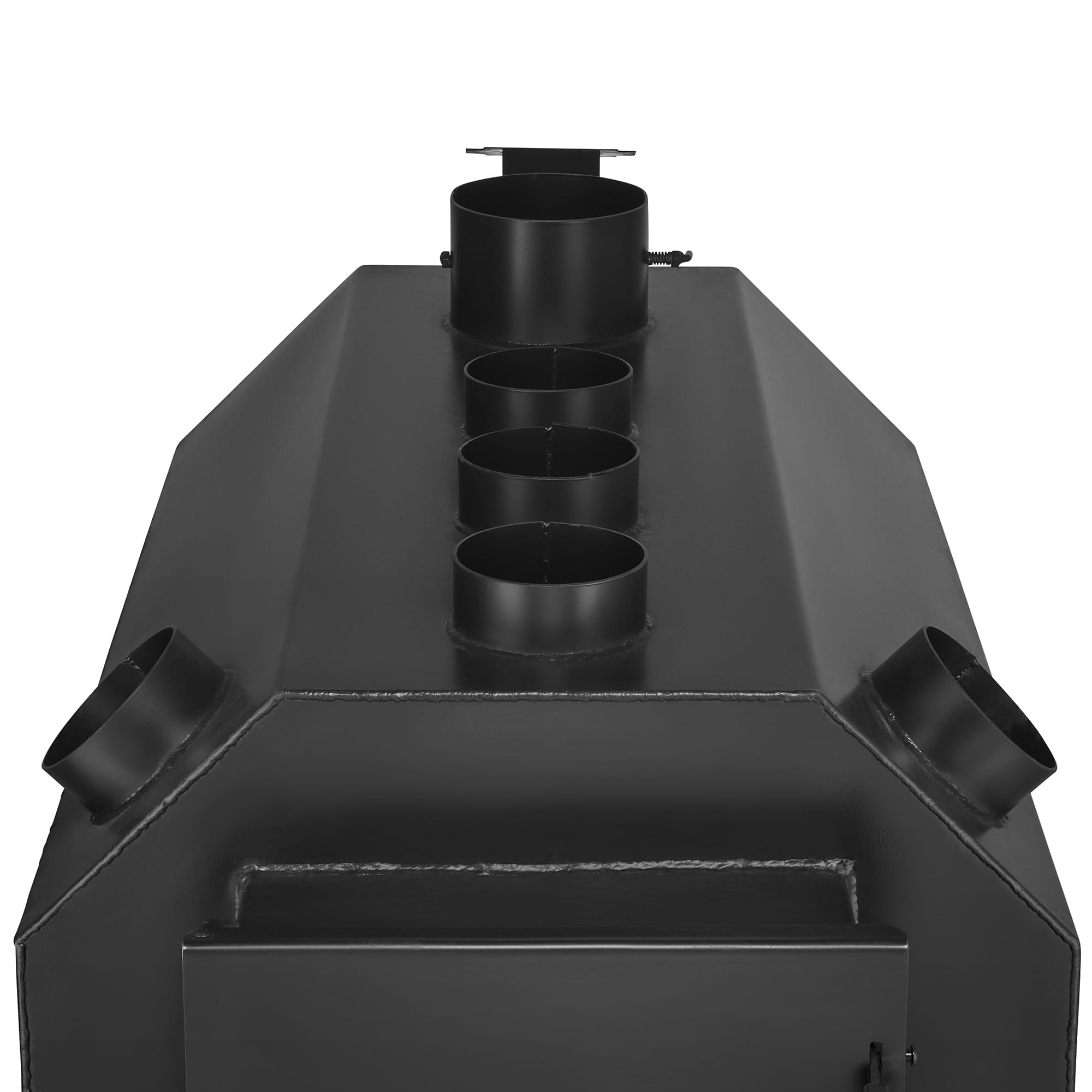

karšto oro išleidimo angos skersmuo: Ø 150 mm
išmetimo angos skersmuo: Ø 200 mm
pėdų aukštis: 140 mm

Saugumas
Išpučiama krosnelė kaip patalpų šildytuvas atitinka PN-EN 13240:2006 standarto Kietojo kuro šildytuvai. Reikalavimai ir bandymai suderinti su ES Statybos produktų direktyva (89/1/06/EEB) ir turi CE ženklą.

Techniniai ventiliatoriaus parametrai
ventiliatoriaus tipas: ašinis forsavimas
medžiaga: plienas (sraigtai + korpusas)
skersmuo: Ø 450 mm
Maitinimas: 230V / 50Hz
variklis: 4P
srovės suvartojimas: 0,82A
sukimosi greitis: 1380 aps./min
oro srautas: 5500 m3/val
sauga: CE ženklas + apsauginis tinklelis

AUKŠTĖSE aukštakrosnėse naudojame ašinius ventiliatorius, kurių sukimosi greitis yra 1380 aps./min. Efektyvus ir tylus Ø 450 mm skersmens ir 5500 m3/h galios ventiliatorius pumpuoja orą į židinį supančią oro gaubtą ir nukreipia jį į penkias viršutines 150 mm skersmens karšto oro išleidimo angas. Dėl pusmėnulio formos sparnuotės mentės ventiliatoriai pasižymi dideliu oro srauto efektyvumu ir minimaliu triukšmu. Ašmenys pagaminti iš presuoto lakštinio metalo, jų moderni forma leidžia pasiekti maksimalų efektyvumą esant mažoms energijos sąnaudoms ir mažam triukšmui. Dėl labai didelio atsparumo temperatūrai ašiniai ventiliatoriai gali būti naudojami aukštakrosnėse.

Valdiklio techniniai parametrai (įskaitant tvarkyklę)
modelis: automatinis ventiliatoriaus valdiklis SCL-1515
temperatūros reguliavimo potenciometras
energijos suvartojimas: 2W
maksimali išėjimo apkrovos galia: 500W
temperatūros reguliavimo diapazonas: -50°C min – 110°C maks
temperatūros matavimo tikslumas: +/- 1°C
matmenys (mm): 74 x 40 x 145mm
Maitinimas: 230V/50Hz
darbinė temperatūra: -10 iki +50°C
pūstuvo maitinimo laido ilgis: 1,00 m
tinklo laido ilgis: 1,40 m
apsauga: 1,6A saugiklis
Lenkiškas gaminys: Wan – Elektronik

Automatinis ventiliatoriaus valdiklis SCL-1515 yra universalus temperatūros reguliatorius, sklandžiai reguliuojamas išėjimo įtampa. Pagrindinis valdiklio pranašumas yra įrenginio sukimosi valdymo funkcija sklandžiai reguliuojant išėjimo įtampą. Valdiklio užduotis yra įjungti ir išjungti įrenginį priklausomai nuo nustatytos temperatūros. Kai temperatūra viršija norimą vertę, valdiklis įjungs ventiliatorių ir išjungs įrenginį, jei jis užges katile arba temperatūra nukris žemiau reguliatoriuje nustatytos vertės. Taip išvengiama bereikalingo ventiliatoriaus veikimo, o tai labai paveikia jo tarnavimo laiką ir sumažina elektros sąnaudas.

Reguliatorius buvo skirtas aukštakrosnėms. Jame yra du jungikliai ir vienas potenciometras:

juodas jungiklis (reguliatoriaus maitinimas įjungtas)
šviečia raudonai rankinis valdymas (atjungia termostatą) yra tik sklandus išėjimo reguliavimas be reakcijos į temperatūrą).
„min – max“ potenciometro sklandus išėjimo (ventiliatoriaus greičio) reguliavimas.
Reguliatorius apsaugotas 1,6A vamzdiniu saugikliu, kuris yra apatinėje korpuso dalyje saugiklio lizde. Reguliatoriuje yra LED ekranas (3 skaitmenys), kuriame standartiškai rodoma esama jutiklio išmatuota temperatūra.

Krosnies schema

1. Degimo greičio reguliavimas durelėse

2. 5 x 150 mm skersmens karšto oro išleidimo anga

3. Didžiulis židinys, kurio matmenys 1000 x 800 mm

4. Durys užsandarintos karščiui atspariu laidu

5. Slėgio durų uždarymas

6. Oro striukė

7. Masyvios krosnelės kojelės, kurių aukštis 140mm

8. Ašinis pūtimo ventiliatorius

9. Valdiklio tvirtinimo kronšteinas
